CS47H可調雙金屬片式疏水閥

主要特點

CS47H可調雙金屬片式疏水閥結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節．過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內件，易于維修和調整。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

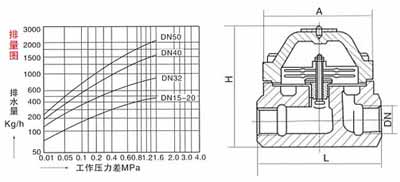

CS47H可調雙金屬片式疏水閥結構示意圖



主要零件材料

型號
項目		 CS17/47/67H-16/25/40C
閥體 碳鋼
閥蓋 碳鋼
閥蕊 不銹鋼
閥座 不銹鋼
熱敏元件 熱雙金屬片
過濾器 不銹鋼

主要性能規范



項 目		 型號 單位
CSl7H一16C
CS47H一16C
CS67H一16C		 CSl7H一25
CS47H一25
CS67H一2S		 CSl7H-40
CS47H-40
CS67H一40
公稱壓力 1.6 2,5 4．O MPa
殼體試驗壓力 2.4 3.8 6.0
最高工作壓力 1.6 2.5 4.0
最高工作溫度 203 220 247 ℃
最高允許溫度 425 425 425
工作介質 蒸汽、凝結水

主要外型及連接尺寸

型號 公稱通徑DN 螺紋通徑 承插連接 法蘭連接
RC L H W L H W d T L H D K d C F N-Φ
CS17H-16C
CS47H-16C
CS67H-16C		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS47H可調雙金屬片式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
