概述

D71手柄對夾式軟密封蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
對夾軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

特點

• 小型輕便，容易拆裝及維修，并可有任意位置安裝。
• 結構簡單，緊湊，90°回轉啟閉迅速。
• 操作扭矩小，省力輕巧。
• 流量特性趨于直線，調節性能好。
• 啟閉試驗次數多達數萬次，壽命長。
• 達到完全密封，氣體試驗泄漏為零。
• 選擇不同零部件材質，可適用多種介質。

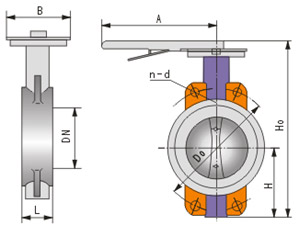

結構示意圖

D71X/J-（6,10,16）Z.Q.C.P.R系列尺寸

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
